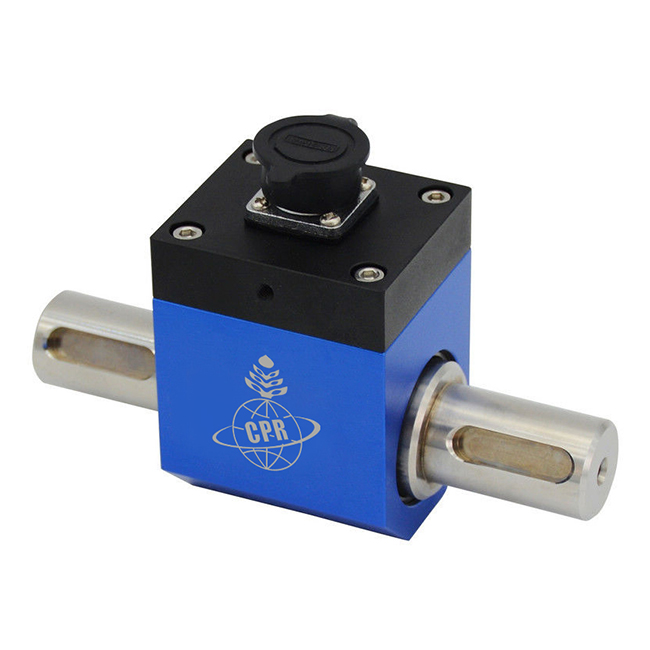

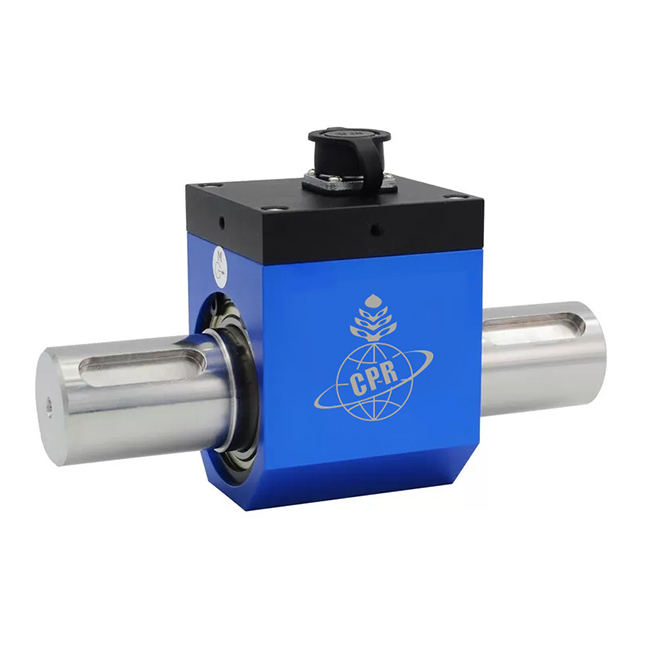

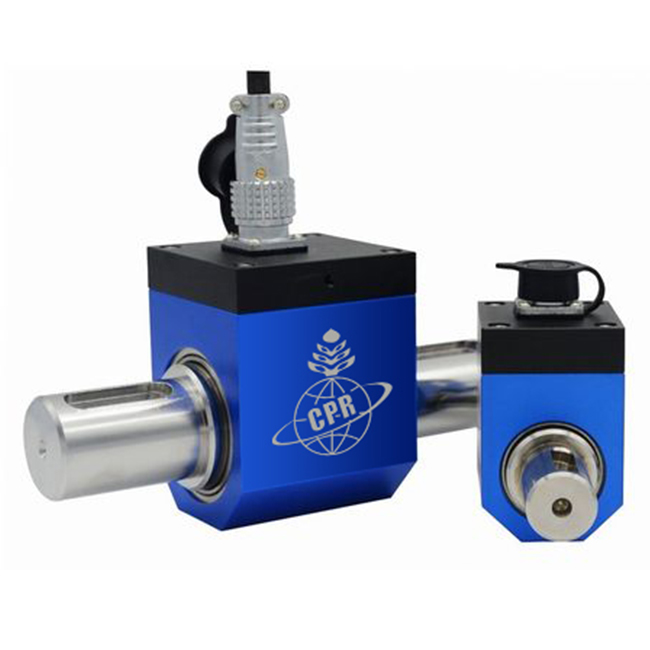

動態扭矩傳感器，屬科普瑞自主研發，型號CPR-0150系列
1、動態扭力傳感器的用途和特點：
電阻應變?yōu)槊舾性图呻娐窐?gòu)成的一體產品，精度高
沒有集流環等磨損件，可高速長時間運轉，輸出正反轉扭矩信號
兩端均為鍵連接， 最高轉速可達1800轉/分鐘
2、扭矩傳感器選型表：
型號Type | 量程（Nm) | A | ?L | B | C | D | E | F | K | N | M | H |
0.2~100 | 108 | 18 | 44 | 38 | 58 | 30 | 22 | 19 | 6 | 3-M3 | 6 | |
CPR-0150B | 150~500 | 143 | 28 | 56 | 53 | 73.5 | 40 | 30 | 27 | 6 | 3-M3 | 8 |
CPR-0150F | 1~2K | 221 | 50 | 97 | 90 | 125 | 60 | 55 | 45 | 33 | 4-M4 | 16 |
3、扭軸力傳感器技術參數：
測量范圍measuring range | 2,5,10,20,50,100,200,500Nm | ||
輸出靈敏度Output sensitivity | 1.0～1.5mV/V | 蠕變creep（30分鐘/min) | ≤±0.03% F.S/30min |
非線性 Non-linearity | ±0.1% F.S.、±0.3% F.S. | 輸入電阻Input resistance | 350,750±10Ω |
滯后Hysteresis | ≤±0.05% F.S. | 輸出電阻Output resistance | 350,700±5Ω |
重復性 Repeatability | ≤±0.05% F.S | 絕緣電阻insulation resistance | ≥5000MΩ/ 100VDC |
溫度補償范圍Temperature compensation | -10～+60℃ | 安全過載Safe Load Limit | 150% R.C. |
工作溫度working temperature | -20～+65℃ | 極限超載Ultimate overload | 200% F.S. |
零點輸出Zero output | ±1%R.O. | 激勵電壓Excitation voltage | 10VDC(5-12VDC) |
零點溫度漂移Temp.effect on zero | 0.03% F.S/10℃ | 材質Texture of material | 不銹鋼 |
溫度靈敏度漂移Temp.effect on output | 0.03% F.S./10℃ | 電纜線尺寸Cable size | ?5.2×3m |
電氣連接方式Electrical connection | 紅（Red)E+ 黑(Black)E- 綠(Green)S+ 白(White)S- | ||
