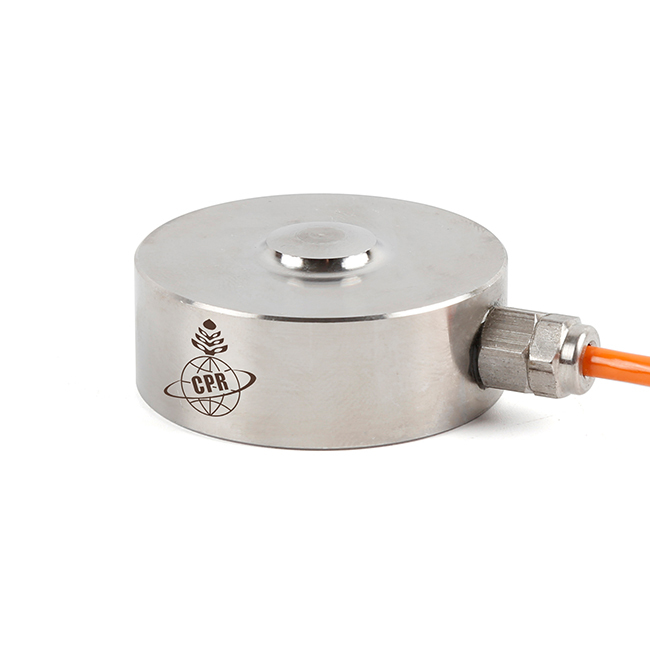

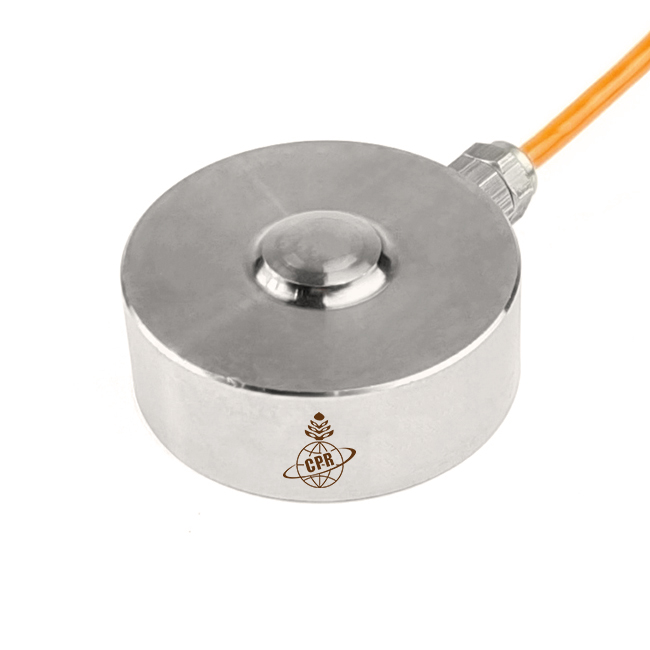

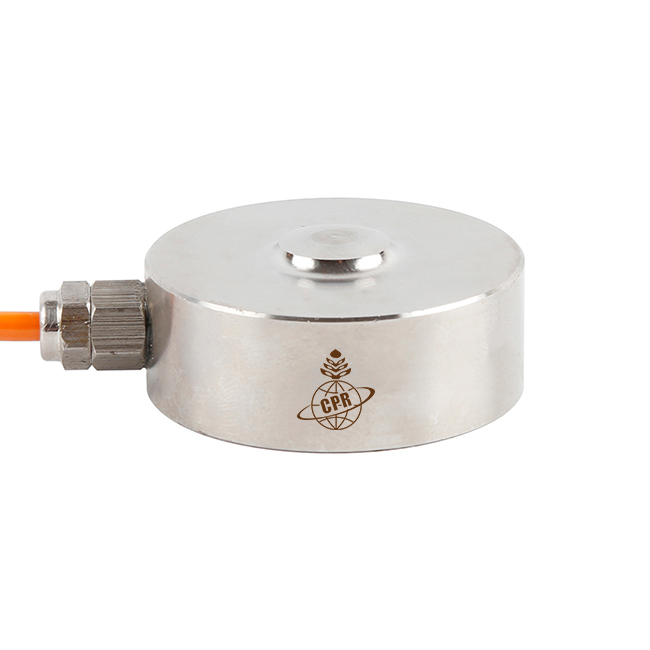

廠家自主研發(fā)生產的微型測力傳感器，型號CPR203，累計出貨超5萬只。
1、圓型測力傳感器的特點和用途：
不銹鋼材料，采用金屬箔式應變片技術
適用于各種小空間的測力，廣泛應用于工業(yè)，研發(fā)等領域的測量和控制。
2、微型測力傳感器選型表：
型號Type | 尺寸（mm)Size | ||||||
φD1 | φD2 | φD3 | H1 | H2 | SR | M | |
CPR203-100kg~2T | 32 | 8 | 24.5 | 16 | 14 | 16 | M5 |
CPR203-500kg | 38
| 11 | 30 | 16 | 14 | 20 | M6 |
3、大量程測力傳感器技術參數表：
量 程Capacity | 0~5t | 零點輸出Zero balance | ± 2 % R.O. |
額定輸出Rated output | 1.5±10% mV / V | 零點溫漂Temp.effect on zero | 0.5 % R.O. / 10oC |
非 線 性Non-linearity | 0.1~0.5% R.O. | 靈敏度溫漂Temp.effect on output | 0.5 % R.O. / 10oC |
滯 后Hysteresis | 0.1~0.5% R.O. | 輸入阻抗Input impedance | 350(700)±30Ω |
重 復 性Repeatability | 0.1~0.5% R.O. | 輸出阻抗Out impedance | 350(700)±5Ω |
工作溫度范圍.temp range | - 20 ~ 80oC | 絕緣阻抗Insulation | ≥5000MΩ/100VDC |
溫度補償范圍Compensated temp range | - 10 ~ 60 oC | 安全載荷Safe overload | 120% R.C. |
推薦激勵電壓Recommended excitation | 5~10V DC | 最大負載Ultimate overload | 200% R.C. |
最大激勵電壓Maximum Excitation | 10V DC | 防護等級Protection class | IP64（可選IP67) |
導 線Cable | 4芯屏蔽電纜(4 core shielded cable) ?3* 3m 紅(E+) 黑(E-) 綠(S+ ) 白(S-) | ||
