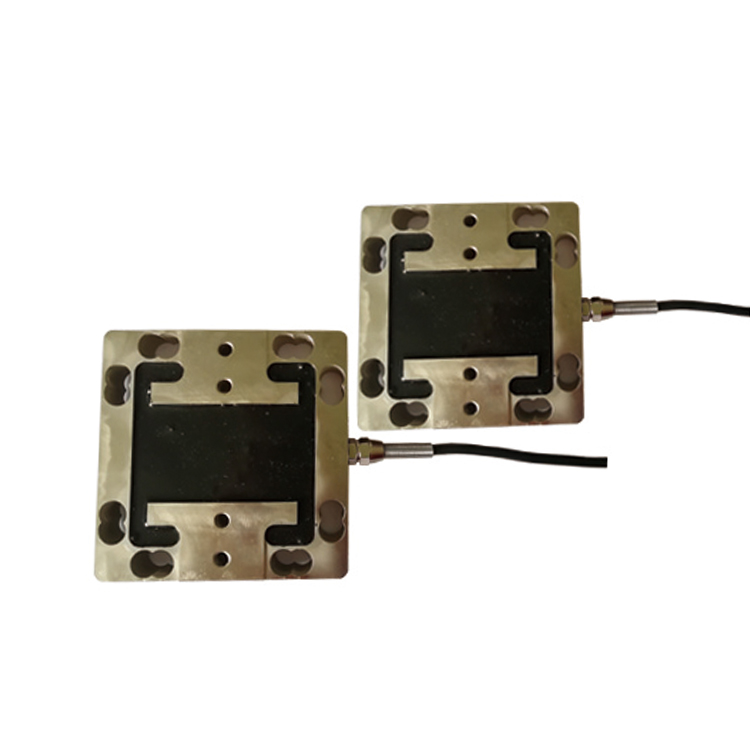

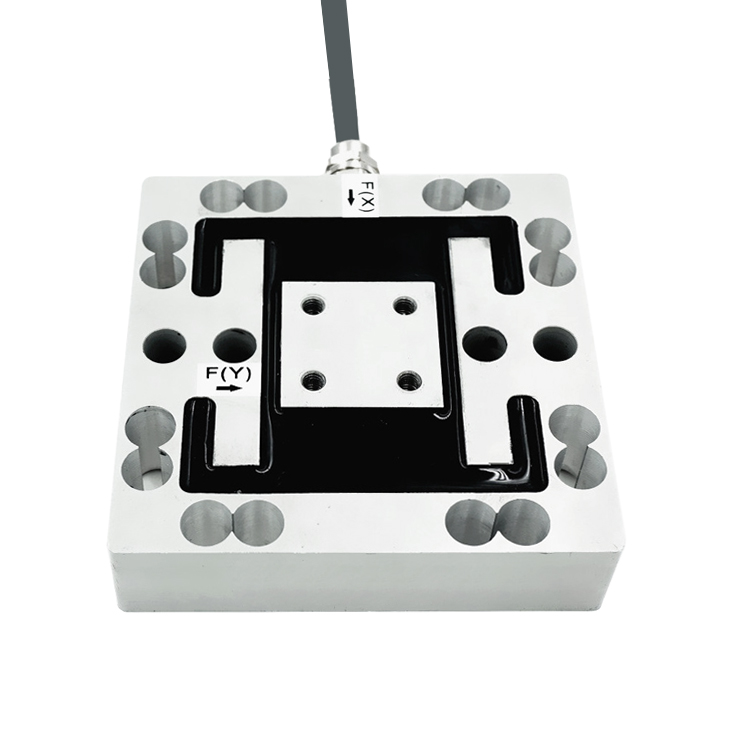

三分力傳感器廠家自主研發生產型號CPR-TC10，鋼合金，方型，量程有5kg,10kg,20kg,50kg,100kg,200kg,300kg
1、三分力傳感器的特點和用途：
主要應用： 銑床磨床加工過程中刀具三個方向受力檢測、機器人拋光三軸力的檢測貨倉搬運機器人關節終端三維力裝配。
三分力傳感器是一種高精度的測力裝置，用于同時測量三個互相垂直方向上的力。它由相互垂直的三個應變梁組成，每個應變梁對應一個方向的力。當傳感器受到外力作用時，應變梁發生形變，導致電阻變化，通過測量電路將電阻變化轉換為電信號。由于其特殊的結構，三分力傳感器能夠準確測量三個方向的力分量，廣泛應用于汽車碰撞測試、機器人、航空航天等領域。過測量三個方向的力，三分力傳感器能夠提供更全面的受力信息，有助于實現更精確的控制和優化設計。
2、三向力傳感器的技術參數：
受力方向 | 量程范圍 | 材料 | A | B | C | D | E | F | G | H | L | K | M |
X | 5,10,20,30,50,100,200,300,500kg | 100kg以下鋁合金其余合金鋼 | 120 | 100 | 18 | 6.1 | 10.5 | 8 | 28 | 30 | 24 | 24 | 6 |
Y | |||||||||||||
Z | 5,10,20,30,50,100,200,300,500kg,1t | ||||||||||||
X | 300kg,500kg,1t,2t,2.5t | 合金鋼 | 160 | 115 | 20 | 12.1 | 20 | 16 | 62 | 66 | 28 | 28 | 8 |
量程 Capacity | 5~3000kg | 輸出電阻 Output Impedance | 350Ω |
輸出靈敏度 Rated Output | 1.0~1.5mV/V | 絕緣電阻 Insulation | ≥2000MΩ |
零點輸出 Zero Balance | ± 2 %R.O. | 使用電壓 Recommended Excitation | 5~12V |
非線性 Non-linearity | 0.1%R.O. | 最大使用電壓 Maximum Excitation | 15V |
滯后 Hysteresis | 0.1%R.O. | 溫度補償范圍 Compensated Temp Range | - 20 ~ 50 ℃ |
重復性Repeatability | 0.1%R.O. | 工作溫度范圍 Operating Temp Range | - 20 ~ 70 ℃ |
蠕變 （30分鐘）Creep (30min) | 0.1%R.O. | 安全超載 Safe Load Limit | 150%R.C. |
溫度靈敏度漂移Temp Effect on Output | 0.05%R.O. / 10 ℃ | 極限超載 Ultimate Load Limit | 200%R.C. |
零點溫度漂移 Temp Effect on Zero | 0.05%R.O. / 10 ℃ | 電纜線尺寸 Cable Size | ?5* 6m |
輸入電阻 Input Impedance | 385Ω | 電纜線連接方式Wire Connection | 可按需定制 as request |
