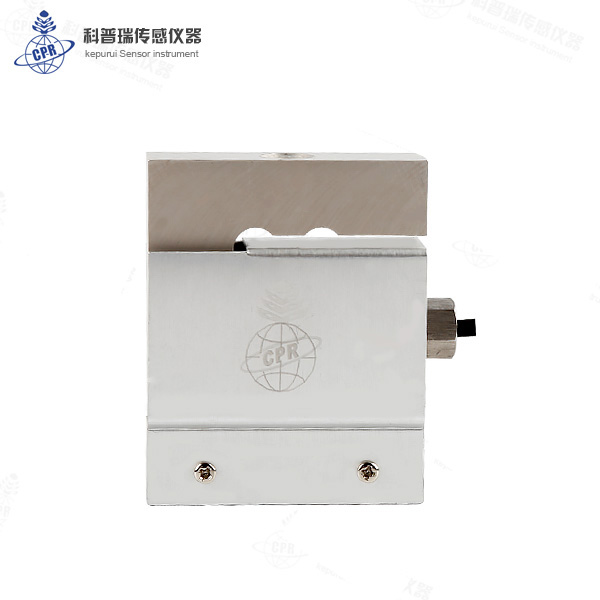

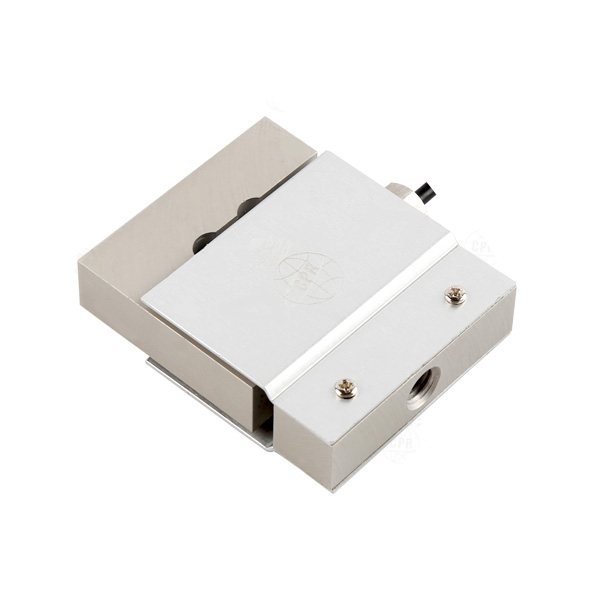

S形稱重傳感器，型號CPR38，可載重也可測拉力兩向力的傳感器。
1、S型傳感器的用途與特點：
應用于制造機電結合秤，吊鉤秤，料斗秤，包裝秤，分撿秤及工業測量系統
2、S形拉壓載重傳感器選型表：
型號Type | 量程Cap | A | B | C | D | E |
CPR38-2/5K | 2/5kg | 63.5 | 50.8 | 13 | 19 | M6*1/M8*1.25 |
CPR38-10/20K | 10/20kg | |||||
CPR38-30K | 30kg | M8*1.25 | ||||
CPR38-50/100K | 50/100kg | |||||
CPR38-200K | 200kg | 76.2 | 50.8 | 25.4 | 30 | M12*1.75 |
3、S形承重傳感器技術規格參數表：
量 程Capacity | 0~500kg | 零點輸出Zero balance | ±0.03mV/V |
額定輸出Rated output | 2.0 ± 0.1mV/V | 零點溫漂Temp.effect on zero | 0.15%R.O./ 10℃ |
滯 后Hysteresis | 0.03%R.O. | 靈敏度溫漂Temp.effect on output | 0.15%R.O./10℃ |
重 復 性Repeatability | 0.03%R.O. | 輸入阻抗Input impedance | 350Ω±25Ω |
非 線 性Non-linearity | 0.03%R.O. | 輸出阻抗Out impedance | 350Ω±5Ω |
工作溫度范圍.temp range | -20℃~80℃ | 絕緣阻抗Insulation | ≥2000MΩ(50V DC) |
溫度補償范圍Compensated temp range | -10℃~70℃ | 安全載荷Safe overload | 150%R.C. |
推薦激勵電壓Recommended excitation | 5~10V DC | 最大載荷Ultimate overload | 200%R.C. |
最大激勵電壓Maximum Excitation | 15V DC | 防護等級Protection class | IP64 |
導 線Cable | 4芯屏蔽電纜 ?3*3m | 材 料Material | 鋁合金aluminium alloy |
