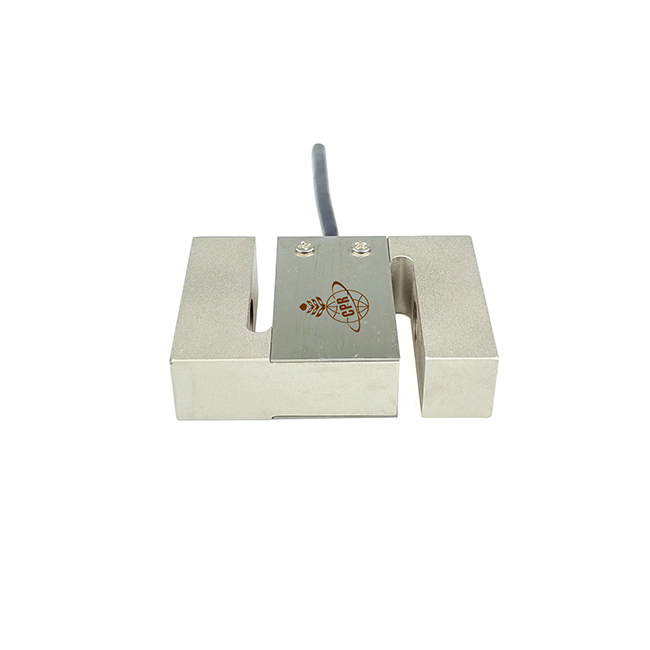

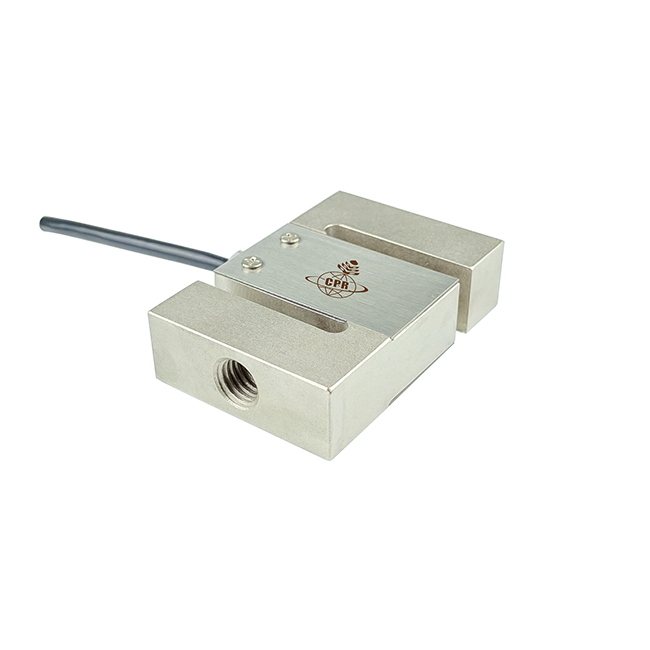

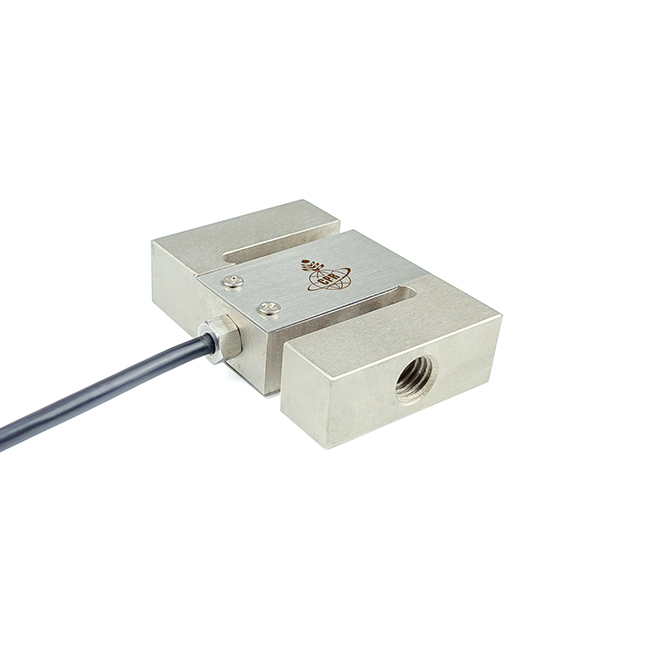

S形拉壓稱重傳感器，型號CPR383
1、S形傳感器用途與特點：
S型傳感器易安裝，高穩定性
量程范圍寬（100kg-10t）
適用于材料試驗機，攪拌站，皮帶秤，包裝秤和配料秤等
2、S形稱重傳感器的選型表：
量程Cap | A | B | C | D | E | M |
0~100kg | 50.8 | 76.2 | 32 | 19 | 28 | M10*1.5 |
200~750kg | 50.8 | 76.2 | 32 | 19 | 28 | M12*1.75 |
1~1.5t | 50.8 | 76.2 | 32 | 25.4 | 35 | M12*1.75 |
2~5t | 76.2 | 108 | 32 | 25 | 31 | M18*1.5 |
10t | 127 | 177.8 | 17 | 50.4 | 57 | M30*2 |
3、S形載重傳感器的規格技術參數表：
量 程Capacity | 0~10t | 零點偏差Zero balance | ±1%R.O. |
額定輸出Rated output | 3.0mV/V ± 0.1% | 輸入阻抗Input impedance | 387Ω±20Ω |
非 線 性Non-linearity | ±0.03%R.O. | 輸出阻抗Out impedance | 350Ω±5Ω |
滯 后Hysteresis | ±0.03%R.O. | 絕緣阻抗Insulation | ≥5000MΩ( DC50V) |
重 復 性Repeatability | ±0.03%R.O. | 安全載荷Safe overload | 150% R.C. |
蠕 變Creep | ±0.03%R.O. | 最大載荷Ultimate overload | 200% R.C. |
溫度補償范temp.Compensated | -10℃~40℃ | 溫度變化對零點的影響Temp.Effect on Zero | ≤0.002% R.O./℃ |
工作溫度范圍 Safe temp. range | -10℃~70℃ | 溫度變化對輸出的影響 Temp.Effect on output | ≤0.002% R.O./℃ |
推薦激勵電壓Rated Excitation | 10V DC | 材料 Material | 合金鋼Alloy Steel |
最大激勵電壓Maximum Excitation | 15V DC | 導 線Cable | 4芯屏蔽電纜(4 core shielded cable) *6m |
