柱式稱重傳感器廠家自主研發生產，它的核心部分是應變片，能感應受力變化。當柱體受重壓力發生形變時，應變片會進行電阻的改變，從而產生電信號。隨后，測量電路將電信號放大并轉換為相應的重量值輸出。為確保測量準確，安裝時需確保傳感器受力點與支撐面垂直，并避免側向力與剪切力。此外，考慮基礎沉降影響，建議定期進行校準。
1、柱形稱重傳感器的特點和用途

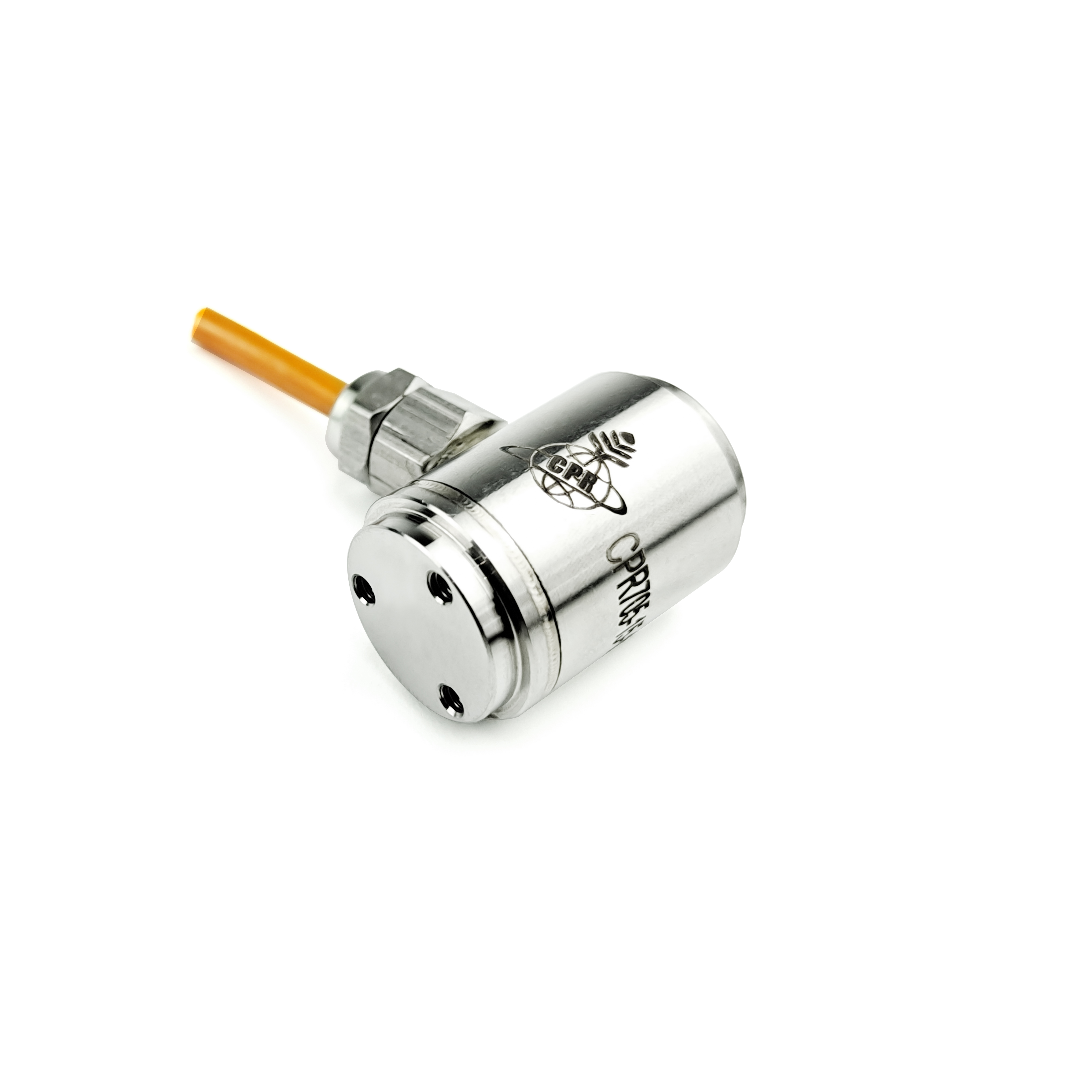

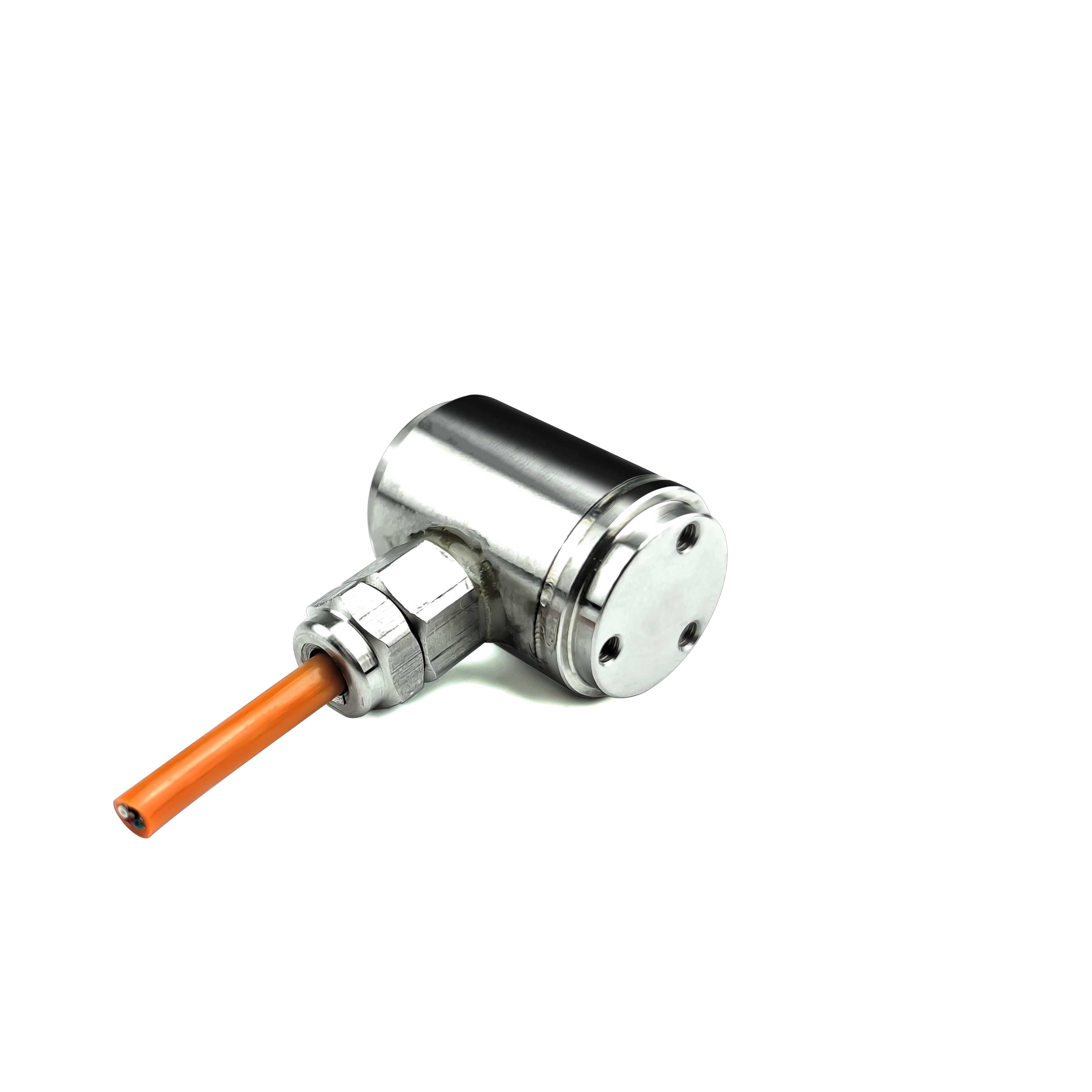

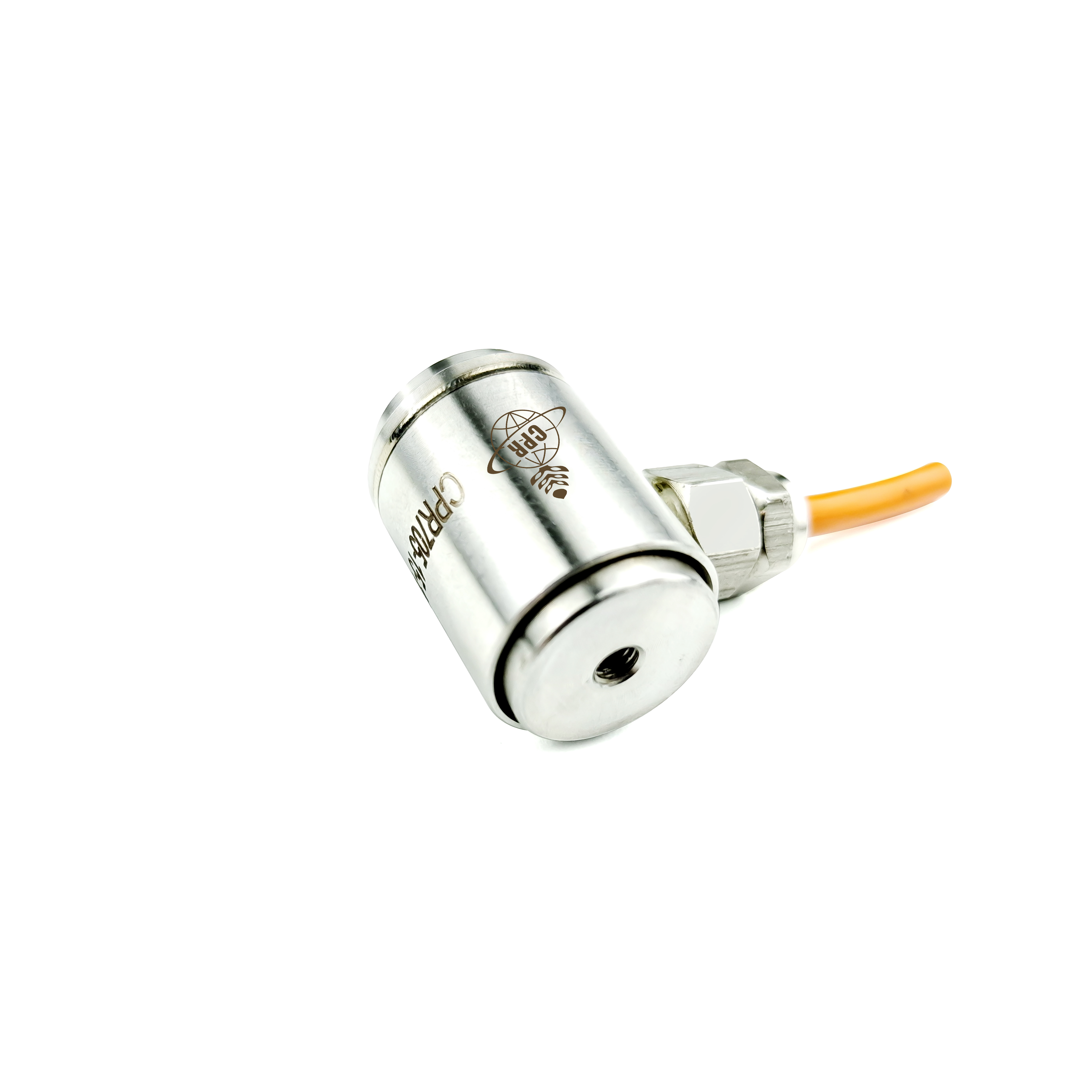

柱式測力稱重傳感器，型號CPR705-15，拉壓雙向，采用不銹鋼材質
適用于各種小空間的測力、沖壓設備等，廣泛應用于工業，科研等領域
2、柱式測力稱重傳感器選型表：
型號規格Type | 量程Cap |
CPR705-15-5K | 5kg |
CPR705-15-10K | 10kg |
CPR705-15-20K | 20kg |
3、圓柱形稱重傳感器技術參數表：
量 程Capacity | 0~20kg | 零點輸出Zero balance | 1%R.O |
額定輸出Rated output | 2.0 ±10% mV/V | 蠕 變creep | 0.1~0.05%R.O./30min |
非 線 性Non-linearity | 0.05~0.1 % R.O. | 零點溫漂Temp.effect on zero | 0.1%R.O./10℃ |
滯 后Hysteresis | 0.05~0.1% R.O. | 靈敏度溫漂Temp.effect on output | 0.1%R.O./10℃ |
重 復 性Repeatability | 0.05~0.1 % R.O. | 輸入阻抗Input impedance | 350 ± 30Ω |
工作溫度范圍.temp range | - 20 ~ 80oC | 輸出阻抗Out impedance | 350 ± 5Ω |
溫度補償范圍Compensated temp range | -10℃～60℃ | 絕緣阻抗Insulation | ≥5000MΩ/50VDC |
推薦激勵電壓Recommended excitation | 5~10V DC | 安全載荷Safe overload | 120% R.C. |
最大激勵電壓Maximum Excitation | 15VDC | 最大負載Ultimate overload | 150% R.C. |
導 線Cable | 4芯屏蔽電纜 ?3*3m | 防護等級Protection class | IP54 |
